Modbus要点

modbus很多术语是从旧时代继承过来的，所以看起来有点莫名其妙。

通信模式

一主多从。Modbus请求只能由主机发起，主机发送请求数据给从机，从机只有在接收到主机的请求数据后，才能发送应答数据到总线上；整个过程中从机只能被动应答，不能主动发送数据到总线上。通过主从通信模式，Modbus避免了多个设备数据的冲突。

为了避免数据冲突，不允许主机并行发送多个消息到总线上，主机发送请求数据后，必须等到从机应答数据或者超时后，才能发送下一个请求；主机发送信息给从机后，主机会启动一个等待超时计时器，如果主机没有收到从机的应答信息，只有在等待超时计时器超时后，才可以发送下一个请求信息。

每个从机都一个唯一的从机地址，主机发起请求时，请求数据中携带了目标从机地址；主机把请求数据发送到总线上，总线上所有从机都会收到该请求，从机会检查该请求中携带的从机地址是否是自己，如果是自己就回复应答数据，如果不是自己就忽略请求。

地址空间

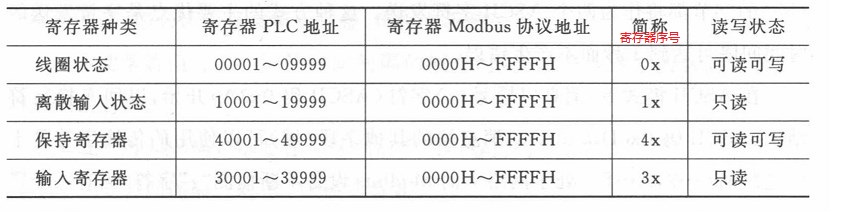

modbus和PLC是直接对应的，PLC上有4个寄存器地址空间（对应内存空间），分别是：

0x和1x空间里面都是bool变量，只能有0和1，即离散量。0x空间是可读可写的，1x空间是离散只读的。

3x和4x空间里面是16bit数据，适合输入输出整数或者浮点数。3x是只读的，4x是只读只写的。

注意：没有2x空间。奇数空间只读，偶数空间可读可写。

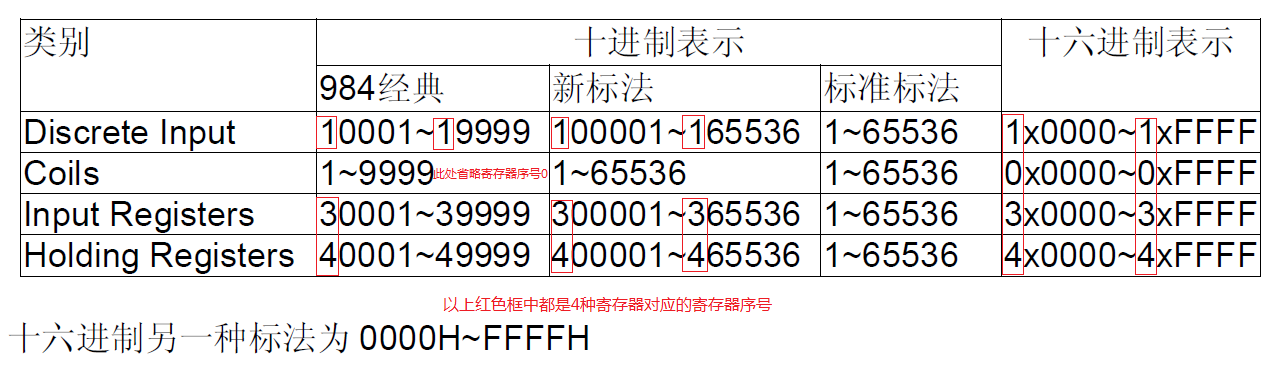

modbus寄存器地址有多种标记方法：

虽然标法各有异同，不过也比较好区别，记住如下特征即可：

• 地址范围（最大）都是0x0000-0xFFFF，但是分为16进制表示法或者10进制表示法
• 地址最前面，有的有寄存器序号的前缀，有的没有，见上图中红色框，寄存器序号对应4种寄存器
• 16进制表示法的地址从0开始，而十进制表示法的地址从1开始

报文格式

常用的就是ModBus RTU和ModBus TCP，前者是485线缆通信，后者是网线通信。

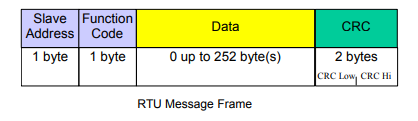

ModBus RTU

• 第1个字节：从机地址用来标识设备的唯一性，说白了就是设备的编号，范围1-247。0为广播地址，248-255为预留地址。

• 第2个字节：功能码，分为3类：

  • 公共功能码：即预定义的操作码，参考这里，常用的包括：
    • 0x01 Multiple Coils 批量读寄存器0
    • 0x02 Multiple Discrete Inputs 批量读寄存器1
    • 0x03 Multiple Holding Registers 批量读寄存器4
    • 0x04 Multiple Input Registers 批量读寄存器3
    • 0x05 Single Coil 写单个寄存器0
    • 0x06 Single Holding Register 写单个寄存器4
    • 0x07 Read Exception Status 读异常状态
    • 0x0F Multiple Coils 批量写寄存器0
    • 0x10 Multiple Holding Registers 批量写寄存器4
  • 自定义功能码：65-72，以及100-110；
  • 保留功能码：除了上面之外的

• 数据区：0到252个字节，具体内容的格式由功能码决定。

• 校验位：最后2个字节，CRC校验结果。

特别注意：当设备数据长度>2个字节时，需要使用批量读写的功能码才能一次性读写完整的数据，这又涉及到大小端的问题。

RTU类似UDP通信，一次发送完整的数据包，所以不需要长度标识。

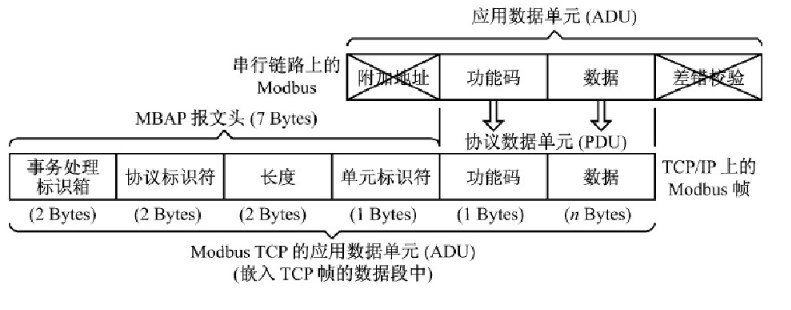

ModBus TCP

• 前2个字节：自增id，由于modbus不允许并发，一般直接填0
• 3-4字节：填0
• 5-6字节：长度标识
• 第7个字节：从站标识
• 第9个字节：功能码，和RTU中一致
• 后面n个字节：payload

ModBus主机对应客户端，从机对应服务端，仅支持轮询查找。

所以一般情况下ModBus不适合用来上云。
